ویژگی های میکرو سوئیچ اشنایدر تله مکانیک XCKJ167
| درجه حفاظت IP | IP66 مطابق با IEC 60529 |
|---|
| ورودی کابل | 1 ورودی برای فولاد Pg 13.5، قطر بیرونی کابل: 0.35 … 0.47 در (9 … 12 میلیمتر) |
|---|
| جنس بدنه | زاماک |
|---|
| نوع تماس و ترکیب | 1 NC + 1 NO |
|---|
| [Ui] ولتاژ عایق بندی شده | 300 V مطابق با CSA C22.2 بدون 14 500 V درجه آلودگی 3 مطابق با IEC 60947-1 300 V مطابق با UL 508 |
|---|
| حفاظت از اتصال کوتاه | 10 A توسط gG کارتریج فیوز |
|---|
| ترمینال شرح ISO n ° 1 | (13-14) NO (21-22) NC |
|---|
| دوام مكانيكي | 25000000 چرخه |
|---|
| ارتفاع | 3.03 در (77 میلی متر) |
|---|
| عرض | 1.57 در (40 میلی متر) |
|---|
| وزن محصول | 1 لیتر (آمریکا) (0.455 کیلوگرم) |
|---|
| عمق | 1.73 اینچ (44 میلی متر) |
|---|
| استانداردها | CENELEC EN 50041 EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14 |
|---|

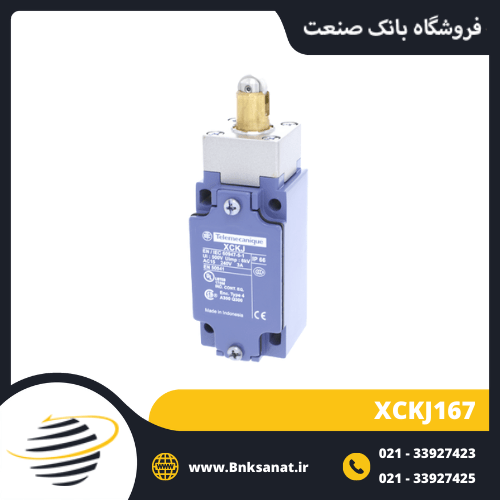

لیمیت سوئیچ اشنایدر تله مکانیک XCKJ167
ابعاد طرحها
(1) 1 تماس ورودی Pg 13.5
نصب و پاکسازی
نصب با ورودی کابل
موقعیت غده کابلی
(1) توصیه شده
(2) اجتناب شود
اتصالات و طرح
سیم کشی نمودار
NC + NO اکشن ضربه ای 2 پین
اطلاعات فنی
مشخصات عملیات
سوئیچ با 30 درجه سانتیگراد را فعال کنید
متن سربرگ خود را وارد کنید.
(پ) قطه آزاد مثبت
(A) جابجایی بادامک
(1) تماس NC با عمل بازپرداخت مثبت
(2) بسته شده
(3) باز کن
(4) ترک کردن
(5) بازنشانی
